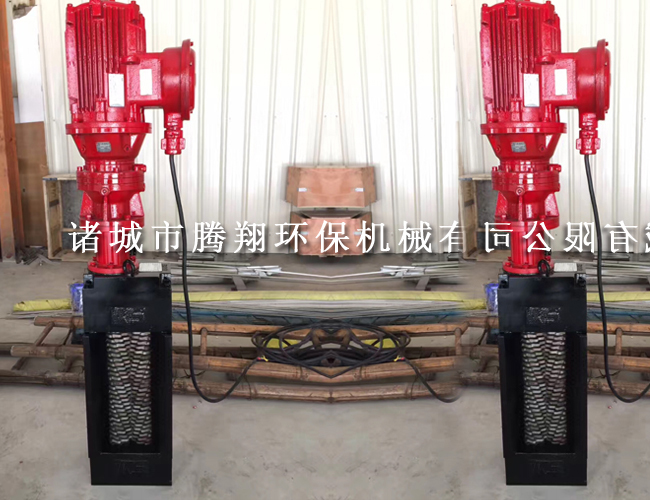

格栅破碎机

名称:格栅破碎机
详细信息 :

产品简介:

诸城市腾翔环保机械有限公司生产的格栅机是一种可连续清除流体中杂物的固液分离设备,是城市污水处理、自来水厂、电厂进水口、纺织、食品加工、造纸、皮革等行业生产工艺中不可缺少的设备,是目前国内普遍采用的固液筛分设备。

诸城市腾翔环保机械有限公司生产的格栅除污机能把污水中的悬浮和漂浮垃圾分碎成6-10mm的细小颗粒,粉碎后的污物无需打捞,直接随污水流走。粉碎型格栅泵站设备能全部安装在地下水池内,水池顶部封闭,这种泵站大大改变了传统泵站的工作环境差、噪音大、建设成本高、运行费用大等缺陷,粉碎型格栅真正意义上实现了全地埋无人值守。

该设备既可以与传统泵站配合使用,也可以单独使用,主要适用于污水处理厂和中转泵站。

拥有优的钛合金切割刀片设计,事例数十年来技术的进步和设计革新,建立一套有效可靠产品标准。钛合金切割刀片可以切碎多种破坏其它设备的固体颗粒,经证明适用于各种苛刻的环境。

1、固体颗粒随着污水进水切割区;

2、固体颗粒被转鼓截留并被输出到切割室;

3、大部分的污水和足够小的颗粒通过转鼓区;

4、固体颗粒被切割并通过切割室;

5、被粉碎后的颗粒流向下游。

产品参数:



机械格栅结构及工作原理:

该机有栅齿、栅齿轴、链板等组成栅网,以替代传统格栅的栅条。栅网在机架内作回转运动,从而将污水中的悬浮物拦截并不断分离水中的悬浮物,因而工作效率高、运行平稳、格栅前后水位差小,并且不易堵塞。该机适合于作粗细格栅使用。栅网中的栅齿可用工程塑料或不锈钢两种材料制造,栅齿轴和链板等由不锈钢制造,大大提高了格栅整体的耐腐蚀性能。较小间隙的格栅一般宜用不锈钢栅齿。设备运行使耙齿把截留在栅面上的杂物自下而上带至出渣口,当耙齿自上向下转向运动时,杂物依靠重力自行脱落,从卸料口中落入输送机或垃圾小车内,然后外运或作进一步的处理。

产品特点:

1、设备自动化程度高,分离效率高,噪音,动力消耗。

2、耙齿采用不锈钢材料制造,耐腐蚀耐高温性能好.

3、耙齿组合成栅条面,外加不锈钢护板,不会堵塞。

4、耙齿节距有100、150两种规格150节距适用于大栅隙。

5、可按需要,配制各种栅隙。栅隙从1-50mm可供选用。

6、机宽从300-3000mm供用户选型。7、整机一体安装,运转精度高。

注:该设备安装时采用整机吊装,在集水井两侧无需设置其他支承,只要在地平上预埋620×150×16mm钢板两块,安装时将机架两侧的支承钢板与其焊为一体即可。

应用范围:

1、安装于泵站、污水处理厂进口;

2、安装于大流量、宽幅面水渠中;

3、本机能粉碎的物品有:木棍、小石块、纸制品、木制品、塑料制品、橡胶制品、生活垃圾等。

操作注意事项

1、启动前的检查

①机械格栅格栅杆两头为固定式结构,但在运输和搬运过程中由于操作不当会造成栅杆尾部离开固定座,所以在开机前要检查并确认每一根格栅都在固定的状态下。如有尾部脱离固定座的栅杆。则要把它的尾部放入固定座相应的小孔内,并注意不能有两根以上的格栅杆同时放在相邻的两个耙齿之间。

②格栅杆不得弯曲和变形。

③机械格栅耙齿在格栅杆之间能零活转动。

④确认链条的松紧度,出厂时虽经调整,但在运输和搬运过程中由于操作不当会造成链条松紧不当的情况,此时请按(日常维护注意事项)来进行调整。

2、启动注意事项

①要避免减速机反转,因为反转会损坏机械格栅耙齿和格栅杆。启动前先启动电机确认运转方向与转向箭头标志一致后再开机,如发现反转,则要调整电机接线后再启动电机确认转向正确。

②要确认机械格栅耙齿在格栅杆的正确空档中平滑地移动。

日常维护注意事项

1、链条:链条初期磨损产生延长,运转30天左右检查其松劲度并按以下方法进行调整:

①确认链条和链轮的平行度。

②检验链条的松紧程度。

在两轴中间部位以手指按住链条,测定其松紧度。如果手指按不出松弛量,则链条太紧,如松弛量超过20mm,则链条太松。

调整:松开减速机的紧固螺栓,纵向移动减速机来调整链条的松紧度到合适状态,同时确认两链轮平行后再固定减速机的紧固螺栓。

2、加油:如减速电机Y系列380V自冷防水电机,功率为120W,次使用100小时左右要用油枪往减速机注油口内加入10克50号机油,以后每使用一年必须拆检清洗一次,安装时也要加入50号机油。

3、长期不用时:长期不用时每隔一周运转1~2次,每次5分钟。
